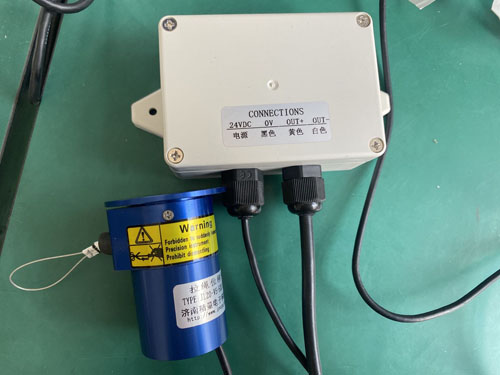

拉繩位移傳感器原理是依據直線位移傳感器經過改裝而成，拉繩式編碼器的工作原理簡單的說是由一組機械裝置和一只光電編碼器組成，內部有一只可以旋轉的輪轂，拉線繩纏繞在輪轂上，使拉繩可以拉出或縮回，信號輸出則有光電編碼器完成，而編碼器的信號輸出信號有很多種，有脈沖型、電流型、電壓型或電阻信號，信號輸出模式不受機械結構影響。達到測量、控制的目的，特別適合短距離測量。
拉繩位移傳感器的精度是表現拉繩編碼器的關鍵因素，因?yàn)榫仍礁邷y量的數值就越準確。一般情況下精度取決于編碼器的線性，缺點是對于數字型拉繩編碼器的影響不是絕對的，諸如產品自身的缺點，不合理的設計構造，包括采用的線繩，因其線繩在拉伸及收回中具有一定的力，如采用國產鋼絲拉繩即會使線繩具有彈性變化，包括應變、線性都會有較大的影響。而輸出信號的選擇也很關鍵，諸如輸出線距離很長，必定帶來信號弱的缺點，但在控制方面可以采取一定的補償措施。
|
