一、主要技術參數
類型 參數
型號 JL400A -10000-MA
檢測方式 進口精密電位器
鋼絲繩 1.0mm進口涂塑鋼絲繩
拉線速度 1000mm/s�。∕AX）
最大行程 10000mm
分辨率 本質無窮小
供電電壓 DC24v
信號輸出 4-20MA
二、JL400A系列拉線位移傳感器安裝注意事項
1、請確認在電源關閉的狀態下進行接線
2、注意錯誤接線可能會損壞傳感器
3、請勿與高壓線或者電源線一起或在同一電線管內運行線路，信號請用專用屏蔽電纜傳輸，避免干擾
4、請確認電源電壓在額定范圍內變化
5、電源接通后的短時間內（50ms）請勿使用
6、如果在該產品附近使用產生電磁干擾的設備（開關調節器、高頻器、轉換發動機等）請做好設備的機架接地端子穩妥接地同時做好傳感器信號傳輸?shù)钠帘喂ぷ鳌?
7、拉線要保護好鋼絲繩不受外力損傷。
8、安裝時要使拉線垂直拉出，不能讓線摩擦出線口
9、若使用于環境惡劣或特殊場合，請自行加裝保護機構也可與我公司聯系定制產品。
10若使用非直線運動的機構，請自行設計轉向機構或選購我公司拉線位移傳感器附件機構；
11、注意拉線與出線口的垂直，亦即盡量使鋼絲繩垂直于出線口抽出，保持最小角度（≤３0）以確保量測精度及鋼索之壽命；
特別提醒
拉線頭拉出后請不要松開，這樣會造成傳感器損壞；
拉線時請勿超出線總長。

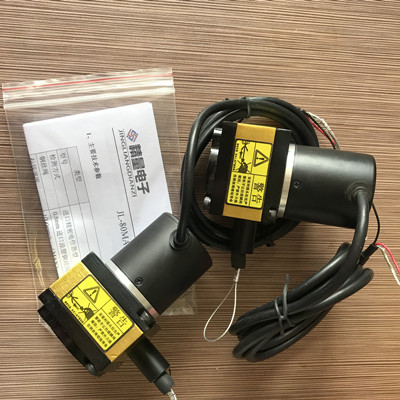

三、JL400A系列拉線位移傳感器產品附錄清單
拉線位移傳感器-------------------1臺
產品使用手冊----------------------1冊
產品包裝盒-------------------------1只
其他接插件（依據產品性能特點匹配）
四、 服務承諾
1、 本公司生產的產品免費保修期12個月
2、即在用戶遵守儀器的儲存和使用規則的條件下，產品因制造質量不良或者不能正常工作時，本公司無償為用戶維修，嚴重著可以給客戶更換產品，但下列情況除外：
1.因不正確使用或不遵守使用條件而引起的故障
2.自行拆卸傳感器，影響產品的使用性能
3.產品出現使用問題時，公司承諾不分任何原因，無條件的首先解決問題，讓客戶滿意，然后再根據具體原因和客戶溝通維保中涉及的費用問題。
綜上所述就是JL400A系列拉線位移傳感器的技術參數及說明書，如有疑問請咨詢精量電子科技技術人員。
|
